আধুনিক শিল্প সরঞ্জামগুলির অবিচ্ছিন্ন আপগ্রেড করার সাথে সাথে যান্ত্রিক উপাদানগুলির জন্য পারফরম্যান্সের প্রয়োজনীয়তা আরও বেশি এবং উচ্চতর হচ্ছে। বিশেষত ইঞ্জিনিয়ারিং যন্ত্রপাতি, বায়ু বিদ্যুৎ উত্পাদন, চিকিত্সা সরঞ্জাম এবং মহাকাশ ক্ষেত্রগুলিতে, স্লুইং সিস্টেমটি অবশ্যই অত্যন্ত উচ্চ বোঝা সহ্য করতে হবে না, তবে অত্যন্ত উচ্চ ঘূর্ণনের নির্ভুলতাও নিশ্চিত করতে হবে। উচ্চ লোড অবস্থার অধীনে কীভাবে সুনির্দিষ্ট ঘূর্ণন বজায় রাখা যায় তা শিল্পে উদ্বেগের মূল বিষয় হয়ে দাঁড়িয়েছে।
একটি উচ্চ-পারফরম্যান্স স্লুইং উপাদান হিসাবে, চার-পয়েন্টের যোগাযোগের স্লুইং রিংটি ধীরে ধীরে তার অনন্য কাঠামোগত নকশা এবং দুর্দান্ত পারফরম্যান্সের কারণে এই সমস্যাটি সমাধানের মূল চাবিকাঠি হয়ে উঠেছে। এর "সুনির্দিষ্ট যান্ত্রিক বিতরণ" এবং "কমপ্যাক্ট স্ট্রাকচারাল ডিজাইন" দিয়ে, এটি লোড ভারবহন ক্ষমতা নিশ্চিত করার সময় অত্যন্ত উচ্চ ঘূর্ণন নির্ভুলতা অর্জন করে, উচ্চ-শেষ যান্ত্রিক সরঞ্জামগুলির জন্য একটি অপরিহার্য গোপন অস্ত্র হয়ে ওঠে।
1। কি চার দফা যোগাযোগের স্লুইং রিং ?
1.1। বেসিক ধারণা বিশ্লেষণ
স্লুইং বিয়ারিং একটি যান্ত্রিক ডিভাইস যা সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয় যার জন্য ঘূর্ণন সহায়তা এবং লোড সংক্রমণ প্রয়োজন। এটি সাধারণত একটি অভ্যন্তরীণ রিং, একটি বাইরের রিং এবং একটি ঘূর্ণায়মান উপাদান সমন্বয়ে গঠিত, যা ঘোরানো অংশকে সমর্থন এবং লোড সংক্রমণ করার ভূমিকা পালন করে। চার-পয়েন্টের যোগাযোগের স্লুইং রিংয়ের মূল বৈশিষ্ট্যটি হ'ল এর অনন্য "চার-পয়েন্ট যোগাযোগ" রোলিং উপাদান বিন্যাস।

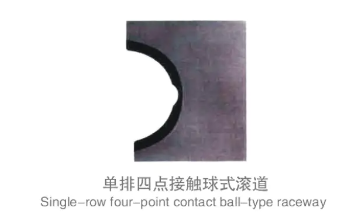

তথাকথিত "চার-পয়েন্টের যোগাযোগ" এর অর্থ হ'ল স্টিল বলগুলির একক সারি যথাক্রমে অভ্যন্তরীণ এবং বাইরের রিংগুলিতে চারটি পয়েন্টে খাঁজকে যোগাযোগ করে। এই নকশাটি প্রতিটি রোলিং উপাদানকে মোট চারটি যোগাযোগ পয়েন্টের জন্য একই সাথে অভ্যন্তরীণ এবং বাইরের রিংগুলি থেকে দ্বি-পয়েন্ট চাপ বহন করতে দেয়। এই কাঠামোটি লোড বিতরণকে অনুকূল করে এবং লোড-ভারবহন ক্ষমতা এবং ঘূর্ণন স্থায়িত্ব উন্নত করে।

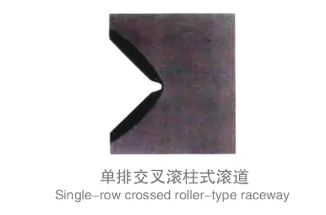

1.2। চার-পয়েন্ট যোগাযোগ এবং traditional তিহ্যবাহী কাঠামোর মধ্যে পার্থক্য
Dition তিহ্যবাহী স্লুইং বিয়ারিংগুলি বেশিরভাগ ক্ষেত্রে তিন-পয়েন্ট বা মাল্টি-পয়েন্ট যোগাযোগের কাঠামো ব্যবহার করে। যদিও তারা একটি নির্দিষ্ট বোঝা বহন করতে পারে তবে এগুলি কাঠামোতে জটিল এবং উত্পাদন করা কঠিন। এছাড়াও, বিভিন্ন যোগাযোগের পয়েন্টগুলির কারণে, যান্ত্রিক বিতরণ অভিন্ন নয়, যা সহজেই স্থানীয় চাপের ঘনত্বের কারণ হতে পারে।
বিপরীতে, চার-পয়েন্ট যোগাযোগের কাঠামো যোগাযোগের পয়েন্টগুলির সংখ্যা হ্রাস করে লোড বিতরণকে অনুকূলকরণের প্রভাব অর্জন করে। ইস্পাত বলগুলির একক সারির নকশা কেবল কাঠামোকে সহজ করে তোলে না, তবে সরঞ্জামগুলির সামগ্রিক উচ্চতাও হ্রাস করে, সরঞ্জামগুলির কমপ্যাক্ট ডিজাইনের সুবিধার্থে। একই সময়ে, চার-পয়েন্টের যোগাযোগটি অক্ষীয় শক্তি, রেডিয়াল ফোর্স এবং ওভার্টরিং মুহুর্তটি সহ্য করতে স্লুইং ভারবহনকে সক্ষম করে এবং এতে মাল্টি-ফাংশনাল লোড-ভারবহন ক্ষমতা রয়েছে।
1.3। বহুমুখী নকশা
চার-পয়েন্ট যোগাযোগের স্লুইং রিং একাধিক যান্ত্রিক প্রয়োজনীয়তাগুলিকে একীভূত করে। এর নকশাটি কেবল বেশ কয়েকটি টন পর্যন্ত অক্ষীয় চাপকে সহ্য করতে পারে না, তবে কার্যকরভাবে রেডিয়াল লোডগুলি ছড়িয়ে দেয় এবং মুহুর্তগুলি উল্টে দেয়, এটি নিশ্চিত করে যে সরঞ্জামগুলি এখনও জটিল কাজের পরিস্থিতিতে স্থিতিশীল এবং দক্ষ অপারেশন বজায় রাখতে পারে।
এই বহুমুখী লোড-ভারবহন নকশা ধারণাটি এটিকে বিভিন্ন বৃহত আকারের যন্ত্রপাতি এবং নির্ভুল সরঞ্জামগুলিতে একটি অপরিহার্য ঘোরানো কোর এবং একটি সেতু সংযোগকারী শক্তি এবং গতি হিসাবে তৈরি করে।
2। স্ট্রাকচারাল ডিজাইন কীভাবে উচ্চ লোড ভারবহন অর্জন করে?
2.1। একক-সারি ইস্পাত বল এবং খাঁজের বল প্রক্রিয়া
চার-পয়েন্টের যোগাযোগের স্লুইং রিংয়ের ফোর্স কোর একক-সারি স্টিলের বল এবং অভ্যন্তরীণ এবং বাইরের রিং খাঁজগুলির মধ্যে "চার-পয়েন্ট" যোগাযোগ পদ্ধতিতে অবস্থিত। প্রতিটি ইস্পাত বল সমানভাবে স্লুইং বিয়ারিংয়ের চারপাশে বিতরণ করা হয় এবং অভ্যন্তরীণ এবং বাইরের রিংগুলির সাথে এর যোগাযোগের পয়েন্টগুলি একটি স্থিতিশীল শক্তি কাঠামো গঠন করে।
এই বাহিনী ব্যবস্থার বৃহত্তম সুবিধাটি হ'ল জটিল লোডটি প্রতিটি ঘূর্ণায়মান উপাদানগুলিতে সমানভাবে বিতরণ করা হয়, অতিরিক্ত স্থানীয় বলের কারণে ক্লান্তির ক্ষতি এড়ানো। ইস্পাত বলগুলি চারটি যোগাযোগ পয়েন্টের মাধ্যমে তুলনামূলকভাবে অনমনীয় লোড স্থানান্তর পথ গঠন করে, কার্যকরভাবে লোড সীমাটি উন্নত করে।
2.2। উপাদান নির্বাচন এবং প্রক্রিয়াকরণ প্রযুক্তি
উচ্চ লোড ক্ষমতার উপলব্ধি স্লুইং বিয়ারিং উপকরণগুলির অপ্টিমাইজেশন থেকে অবিচ্ছেদ্য। উচ্চ-শক্তি অ্যালো স্টিল সাধারণত প্রধান উপাদান হিসাবে ব্যবহৃত হয় এবং এর কঠোরতা এবং ক্লান্তি প্রতিরোধের উন্নতি করতে বিশেষ তাপ চিকিত্সা করে। তাপ চিকিত্সা প্রক্রিয়াটি নিশ্চিত করে যে ইস্পাত বল এবং খাঁজ পৃষ্ঠের কঠোরতা বিতরণ অভিন্ন, স্থানীয় ওভারসুফিংয়ের কারণে তাড়াতাড়ি পরিধান রোধ করে।
যথার্থ মেশিনিংও কর্মক্ষমতা নিশ্চিত করার একটি গুরুত্বপূর্ণ অঙ্গ। স্টিলের বল এবং খাঁজের মধ্যে নিখুঁত ফিট নিশ্চিত করতে এবং মাইক্রো-মোশন পরিধান হ্রাস করার জন্য খাঁজটির প্রক্রিয়াজাতকরণটি অবশ্যই অত্যন্ত উচ্চ বৃত্তাকার এবং পৃষ্ঠের রুক্ষতার মানগুলি পূরণ করতে হবে।
2.3। তৈলাক্তকরণ এবং সিলিং কাঠামো অনুকূলিত করুন
লুব্রিকেশন সিস্টেমের নকশাটি চার-পয়েন্টের যোগাযোগের স্লুইং রিংয়ের জীবন এবং পারফরম্যান্সে দুর্দান্ত প্রভাব ফেলে। যুক্তিসঙ্গত তৈলাক্তকরণ গ্রিজ কার্যকরভাবে ঘর্ষণ সহগকে হ্রাস করতে পারে, পরিধান এবং তাপ হ্রাস করতে পারে এবং ঘূর্ণন দক্ষতা উন্নত করতে পারে।
একই সময়ে, সিলিং কাঠামোর অপ্টিমাইজেশন ধূলিকণা, আর্দ্রতা এবং অন্যান্য দূষকগুলিকে অভ্যন্তরে প্রবেশ করতে বাধা দেয়, তৈলাক্তকরণ গ্রীস এবং ক্রমবর্ধমান পরিধানের অবনতি রোধ করে। উচ্চ-পারফরম্যান্স সিলগুলি বিভিন্ন কঠোর পরিবেশে বায়ুচালিততা বজায় রাখতে পারে এবং সরঞ্জাম রক্ষণাবেক্ষণ চক্রটি প্রসারিত করতে পারে।
3। সুনির্দিষ্ট ঘূর্ণন নিয়ন্ত্রণ কীভাবে অর্জন করবেন?
3.1। জ্যামিতিক নির্ভুলতা নিয়ন্ত্রণ এবং উত্পাদন ত্রুটি পরিচালনা
সুনির্দিষ্ট আবর্তনের ভিত্তি হ'ল উচ্চমানের জ্যামিতিক নির্ভুলতা নিয়ন্ত্রণ। চার-পয়েন্টের যোগাযোগের স্লুইং রিংয়ের উত্পাদন প্রক্রিয়া চলাকালীন, অভ্যন্তরীণ এবং বাইরের রিংগুলির বৃত্তাকার, রেসওয়ের আকার এবং ইস্পাত বলগুলির মাত্রিক সহনশীলতাগুলি কঠোরভাবে নিয়ন্ত্রণ করতে হবে।
অক্ষীয় এবং রেডিয়াল রানআউট হ'ল মূল পরামিতি যা ঘূর্ণন নির্ভুলতাকে প্রভাবিত করে। সুনির্দিষ্ট পরিমাপ এবং সামঞ্জস্যের মাধ্যমে, ঘোরানো অংশটি স্থিতিশীল এবং জিটারমুক্ত কিনা তা নিশ্চিত করার জন্য রানআউট ত্রুটিটি মাইক্রন স্তরে নিয়ন্ত্রণ করা যেতে পারে।
3.2। ঘর্ষণ এবং ঘূর্ণন প্রতিরোধের অপ্টিমাইজেশন
ঘূর্ণন চলাকালীন ঘর্ষণ দক্ষতা এবং নির্ভুলতা প্রভাবিত করে একটি গুরুত্বপূর্ণ উপাদান। নাইট্রাইডিং এবং স্প্রে করার মতো পৃষ্ঠের চিকিত্সা প্রযুক্তিগুলি ইস্পাত বল এবং খাঁজগুলির পৃষ্ঠে প্রয়োগ করা হয়, যা ঘর্ষণ সহগকে উল্লেখযোগ্যভাবে হ্রাস করতে পারে।
লুব্রিক্যান্টগুলির নির্বাচন এবং রক্ষণাবেক্ষণ সমানভাবে গুরুত্বপূর্ণ। উচ্চ-মানের তৈলাক্তকরণ গ্রীস কেবল পরিধানকে হ্রাস করে না, তবে শক্তি হ্রাসও হ্রাস করে, ঘূর্ণনের মসৃণতা এবং প্রতিক্রিয়া সংবেদনশীলতা নিশ্চিত করে।
3.3। ইনস্টলেশন ম্যাচিংয়ের জন্য প্রযুক্তিগত প্রয়োজনীয়তা
ইনস্টলেশন গুণমানটি ঘূর্ণন নির্ভুলতার সাথে সরাসরি সম্পর্কিত। সমাবেশের পৃষ্ঠের অবশ্যই অত্যন্ত উচ্চ সমতলতা এবং উল্লম্বতা থাকতে হবে এবং বোল্ট প্রিলোডটি অভিন্ন হওয়া উচিত এবং বিকৃতি এবং আলগা হওয়া রোধ করার জন্য মানগুলি পূরণ করতে হবে।
মিলে যাওয়া সহনশীলতার যুক্তিসঙ্গত নকশাটি চার-পয়েন্টের যোগাযোগের স্লুইং রিং এবং সরঞ্জামের অন্যান্য অংশগুলির মধ্যে নিখুঁত ফিটকে নিশ্চিত করে, ফাঁকগুলি এড়ানো এবং অপারেশন চলাকালীন কাঁপানো এবং সরঞ্জামগুলির সামগ্রিক কর্মক্ষমতা নিশ্চিত করে।
4। মূল অ্যাপ্লিকেশন অঞ্চলে প্রকৃত পারফরম্যান্স
4.1। ইঞ্জিনিয়ারিং যন্ত্রপাতি ক্ষেত্র
চার দফা যোগাযোগের স্লুইং বিয়ারিংগুলি টাওয়ার ক্রেন এবং খননকারীদের মতো ভারী যন্ত্রপাতিগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। তারা এখনও উচ্চ লোড, গতিশীল প্রভাব এবং জটিল কাজের অবস্থার অধীনে সরঞ্জামগুলির হত্যাকাণ্ডের স্থিতিশীলতা নিশ্চিত করে।
বিশেষত ক্রেনের স্লুইং প্ল্যাটফর্মে, চার-পয়েন্টের যোগাযোগের কাঠামোটি উত্তোলন অপারেশনের সুরক্ষা এবং নির্ভরযোগ্যতা নিশ্চিত করে কার্যকরভাবে উল্টে যাওয়া মুহূর্ত এবং প্রভাব লোডকে কার্যকরভাবে প্রতিরোধ করতে পারে।
4.2। বায়ু শক্তি সিস্টেমে উচ্চ নির্ভরযোগ্যতা কর্মক্ষমতা
বায়ু বিদ্যুত উত্পাদন সরঞ্জামের ইয়াও সিস্টেমের জন্য ঘন ঘন দিকটি সামঞ্জস্য করা এবং বিশাল এবং পরিবর্তনশীল বোঝা বহন করা দরকার। এর উচ্চ লোড-ভারবহন ক্ষমতা এবং সুনির্দিষ্ট স্লুইং ক্ষমতা সহ, চার-পয়েন্টের যোগাযোগের স্লুইং রিং দীর্ঘমেয়াদী অপারেশনের সময় বায়ু টারবাইনটির স্থায়িত্ব নিশ্চিত করে।
তদতিরিক্ত, এর দুর্দান্ত সিলিং পারফরম্যান্স এবং আবহাওয়া প্রতিরোধের বিষয়টি নিশ্চিত করে যে সরঞ্জামগুলি জটিল বহিরঙ্গন জলবায়ু পরিবেশের সাথে খাপ খাইয়ে নিতে পারে, রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করতে পারে এবং অপারেটিং ব্যয় হ্রাস করতে পারে।
4.3। চিকিত্সা এবং অটোমেশন পরিস্থিতিতে যথার্থ প্রয়োজনীয়তা
সিটি স্ক্যানার এবং রোবট অস্ত্রের মতো আধুনিক চিকিত্সা সরঞ্জামগুলির জন্য অত্যন্ত উচ্চ ঘূর্ণন নির্ভুলতা এবং ঘোরানো অংশগুলির স্থায়িত্ব প্রয়োজন। চার-পয়েন্ট যোগাযোগের স্লুইং রিংয়ের উচ্চ-নির্ভুলতা ঘূর্ণন এবং মাইক্রো-মোশন প্রতিক্রিয়া এটিকে চিকিত্সা সরঞ্জাম এবং শিল্প অটোমেশনের জন্য একটি আদর্শ পছন্দ করে তোলে।
মাইক্রন স্তরে সরঞ্জামগুলির অবস্থান এবং ঘূর্ণন নিয়ন্ত্রণ মেডিকেল ইমেজিং এবং স্বয়ংক্রিয় উত্পাদনের উচ্চ-মানের আউটপুট নিশ্চিত করে।
4.4। মহাকাশ এবং সামরিক অ্যাপ্লিকেশন
মহাকাশ এবং সামরিক সরঞ্জাম প্রায়শই চরম পরিবেশে কাজ করে। চার-পয়েন্টের যোগাযোগের স্লুইং রিংটি তাপমাত্রা প্রতিরোধের, কম্পন প্রতিরোধের এবং উচ্চ সুরক্ষা ফ্যাক্টরের দৃ strong ় কাঠামোগত স্থিতিশীলতা এবং উপাদানগুলির বৈশিষ্ট্যগুলির সাথে কঠোর প্রয়োজনীয়তাগুলি পূরণ করে।
এর উচ্চ-নির্ভুলতা ঘূর্ণনটি নিশ্চিত করে যে ক্ষেপণাস্ত্র লঞ্চ প্ল্যাটফর্ম এবং রাডার টার্নটেবলের মতো সরঞ্জামগুলি উচ্চ-চাপ পরিবেশের অধীনে সঠিকভাবে স্থানান্তরিত করতে পারে, যা সরঞ্জাম মিশন সম্পাদনের নির্ভরযোগ্যতা এবং সুরক্ষা নিশ্চিত করে।
5 ... চার-পয়েন্টের যোগাযোগের স্লুইং রিং কীভাবে পারফরম্যান্সের মূল হয়ে উঠবে?
চার-পয়েন্টের যোগাযোগের স্লুইং রিংটি তার অনন্য কাঠামোগত নকশা, পছন্দসই উপকরণ এবং সূক্ষ্ম উত্পাদন প্রযুক্তির সাথে উচ্চ লোড এবং উচ্চ-নির্ভুলতা ঘূর্ণনের একটি নিখুঁত সংমিশ্রণ অর্জন করে। এটি কেবল জটিল লোড অবস্থার অধীনে বহু-দিকনির্দেশক শক্তির প্রভাবকে প্রতিরোধ করতে পারে না, তবে স্থিতিশীল এবং মসৃণ ঘূর্ণনও নিশ্চিত করে।
ইঞ্জিনিয়ারিং যন্ত্রপাতি, বায়ু শক্তি, চিকিত্সা যত্ন এবং মহাকাশ হিসাবে অনেক উচ্চ-প্রান্তের ক্ষেত্রে, চার-পয়েন্টের যোগাযোগের স্লুইং রিংটি সরঞ্জামের কার্যকারিতা এবং নির্ভরযোগ্যতা উন্নত করার জন্য একটি মূল উপাদান হয়ে উঠেছে। এর স্থিতিশীল, সুনির্দিষ্ট এবং দক্ষ কর্মক্ষমতা সহ এটি যান্ত্রিক উত্পাদন শিল্পকে একটি উচ্চ স্তরে নিয়ে যাচ্ছে।
ভবিষ্যতে, বুদ্ধিমান উত্পাদন এবং সবুজ শিল্পের অবিচ্ছিন্ন অগ্রগতির সাথে, চার-পয়েন্টের যোগাযোগের স্লুইং রিংটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করতে থাকবে, যান্ত্রিক স্লুইং সিস্টেমগুলিতে আরও উদ্ভাবন এবং অগ্রগতি নিয়ে আসে এবং আরও দক্ষ এবং সুনির্দিষ্ট যান্ত্রিক গতি নিয়ন্ত্রণ অর্জনে সহায়তা করে
